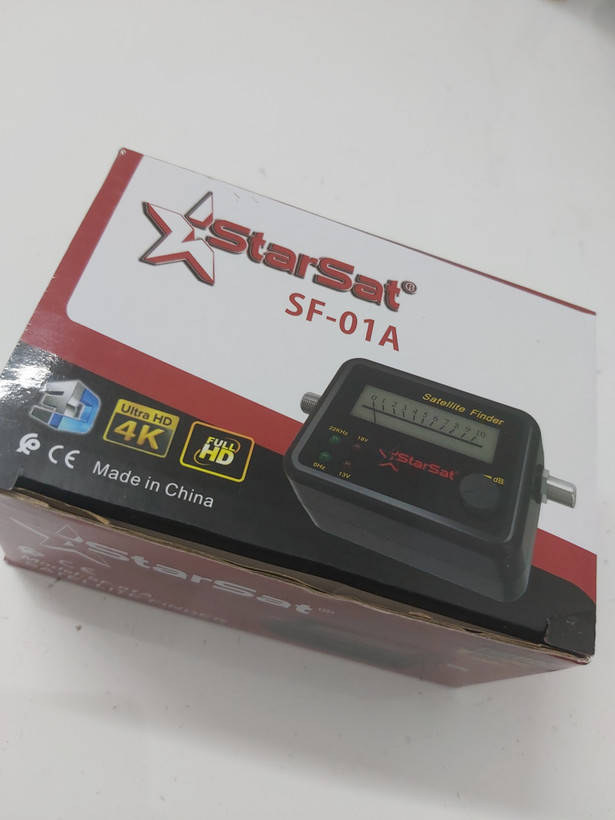

فایندر عقربه ای استارست ( اصلی ) SF01A محصول 2024 ساپورت 4K مونتاژ شرکت استارست (آموزش ویدیویی)

لینک آموزش تصویری نحوه کارکرد بعد از خرید میتوانید از ما دریافت کنین





تستر کابل فایندر برند StarSat مدل SF-01A است. این وسیله بسیار کاربردی است و بهترین مدلهای موجود بازار ایران است .



در ادامه، مشخصات و ویژگی‌های اصلی این محصول آورده شده است:

مشخصات فنی و ویژگی‌ها

 * نوع نمایشگر: دارای یک صفحه‌نمایش آنالوگ (عقربه‌ای) با نور پس‌زمینه (Backlight) برای کار در شب یا محیط‌های کم‌نور.

 * چراغ‌های نشانگر (LED):

   * نشانگر 22KHz: برای نمایش فعال بودن سیگنال سوئیچینگ.

   * نشانگر 13V/18V: برای نمایش قطبیت (Polarization) عمودی یا افقی.

 * ولتاژ کاری: معمولاً بین 13 تا 18 ولت DC (برق خود را از طریق کابل کواکسیال متصل به گیرنده را تأمین می‌کند).

 * دامنه فرکانس: ورودی فرکانس در محدوده 950 تا 2150 مگاهرتز.

 * تراز صوتی: دارای بیزر (Buzzer) داخلی است که با نزدیک شدن به سیگنال قوی‌تر، صدای بوق ممتد و بلندتری ایجاد می‌کند.

 * پیچ تنظیم حساسیت: دارای یک دکمه چرخشی (Knob) برای کم و زیاد کردن حساسیت عقربه جهت یافتن دقیق‌ترین نقطه سیگنال.

مزایای استفاده از SF-01A

 * کاربری آسان: نیاز به تنظیمات پیچیده دیجیتالی ندارد و به سرعت واکنش نشان می‌دهد.

 * بدون نیاز به برق مستقیم: انرژی مورد نیاز را مستقیماً از گیرنده دریافت می‌کند.

 * دقت مناسب: برای تنظیم معمولی در مصارف خانگی بسیار کارآمد است.

نحوه اتصال (خلاصه)

 * سمت NB: به کابل کوتاهی که از صفحه می‌آید متصل می‌شود.

 * سمت REC: به کابل کواکسیالی که به  (گیرنده) متصل است وصل می‌شود.

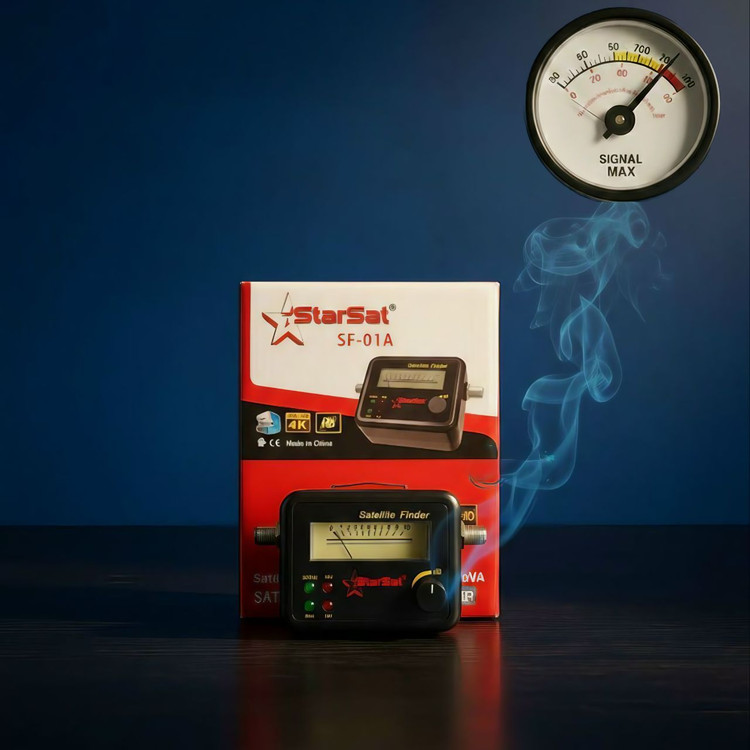

> نکته: دود آبی‌رنگی که در تصویر مشاهده می‌کنید، جنبه تبلیغاتی و گرافیکی دارد و ربطی به عملکرد فیزیکی دستگاه ندارد.

>

برای استفاده دقیق از این دستگاه و رسیدن به بالاترین کیفیت سیگنال، کار با پیچ تنظیم (Gain Control) کلیدی‌ترین بخش است. در اینجا مراحل گام‌به‌گام را برایتان توضیح می‌دهم:

مراحل کار با پیچ تنظیم حساسیت

 * اتصال اولیه: دستگاه را وصل کنید. با روشن شدن گیرنده، چراغ پشت عقربه روشن می‌شود.

 * تنظیم اولیه عقربه: قبل از حرکت دادن صفحه ، پیچ چرخشی را به سمتی بچرخانید که عقربه روی عدد ۵ (وسط صفحه) قرار بگیرد. اگر سیگنالی وجود ندارد و عقربه حرکت نمی‌کند، آن را کمی بیشتر باز کنید تا صدای بوق ضعیفی شنیده شود.

 * جستجوی سیگنال: صفحه را به آرامی حرکت دهید. به محض اینکه صفحه در مسیر جهت قرار بگیرد، عقربه به سمت عدد ۱۰ پرتاب می‌شود و صدای بوق تیزتر و ممتد می‌شود.

 * کاهش حساسیت (نکته مهم): وقتی عقربه به عدد ۱۰ رسید، صفحه را ثابت نگه دارید و پیچ تنظیم را برعکس بچرخانید تا عقربه دوباره به سمت عدد ۵ بازگردد.

 * تنظیم دقیق (Fine Tuning): حالا صفحه را با میلی‌متر جابجا کنید. باز هم عقربه بالا می‌رود. این کار را (کم کردن حساسیت و حرکت ریز دیش) تا جایی تکرار کنید که دیگر با حرکت دادن صفحه، عقربه بالاتر نرود. در این حالت شما روی مرکز سیگنال هستید.

چرا باید حساسیت را کم و زیاد کنیم؟

دلیل این کار این است که وقتی عقربه روی ۱۰ می‌چسبد، دیگر جابجایی صفحه مشخص نمی‌شود. با پایین آوردن عقربه روی عدد ۵، شما به دستگاه فضا می‌دهید تا "بهبودهای کوچک" سیگنال را دوباره با حرکت عقربه به سمت بالا نشان دهد.

چند نکته کاربردی:

 * نزدیکی به صفحه: اگر صفحه شما بزرگ است یا سیگنال خیلی قوی است، ممکن است عقربه مدام پرتاب شود؛ در این صورت پیچ را بیشتر ببندید.

 * تداخل: مراقب باشید کابل‌های مسی داخل سوئیچ‌ها با هم تماس نداشته باشند تا از اتصال کوتاه جلوگیری شود.

آیا نیاز به راهنمایی در مورد تفاوت چراغ‌های 13V و 18V دارید ؛

چراغ‌های 13V و 18V روی پنل دستگاه، در واقع وضعیت خروجی گیرنده شما را نشان می‌دهند و به شما کمک می‌کنند تا متوجه شوید آیا گیرنده دستور درستی به صفحه می‌فرستد یا خیر.

در سیستم‌های جهات ، سیگنال‌ها در دو جهت یا قطبیت (Polarity) ارسال می‌شوند. گیرنده برای تغییر بین این دو حالت، ولتاژ متفاوتی را از طریق کابل کواکسیال ارسال می‌کند:

عملکرد چراغ‌ها:

 * چراغ 13V (قطبیت عمودی یا Vertical):

   * وقتی گیرنده شما روی فرکانسی باشد که قطبیت آن Vertical (V) است، گیرنده ولتاژی حدود ۱۳ ولت می‌فرستد و این چراغ روشن می‌شود.

 * چراغ 18V (قطبیت افقی یا Horizontal):

   * وقتی روی فرکانسی با قطبیت Horizontal (H) باشید، گیرنده ولتاژ را به ۱۸ ولت افزایش می‌دهد و این چراغ روشن می‌شود.

چرا این چراغ‌ها مهم هستند؟

 * تست سلامت کابل و گیرنده: اگرگیرنده روشن است اما هیچ‌کدام از این دو چراغ روشن نمی‌شوند، یعنی برق به فایندر نمی‌رسد (احتمالاً کابل قطع است یا سوکت‌ها درست وصل نشده‌اند).

 * اطمینان از انتخاب فرکانس درست: اگر می‌خواهید جهت خاصی را بگیرید، باید در گیرنده یک فرکانس نمونه (مثلاً فرکانس مادر) انتخاب کنید. با نگاه به این چراغ‌ها متوجه می‌شوید که گیرنده دقیقاً در حال ارسال چه دستوری است.

 * عیب‌یابی ال‌ابی (NB): اگر چراغ ۱۸ ولت روشن است اما فقط شبکه‌های عمودی (V) را دریافت می‌کنید، نشان‌دهنده خرابی NB یا افت ولتاژ در مسیر کابل است.

یک نکته در مورد چراغ 22KHz:

این چراغ زمانی روشن می‌شود که گیرنده بخواهد بین باند پایین (Low Band) و باند بالا (High Band) سوئیچ کند. در اکثر جهتها مورد استفاده، این چراغ هنگام جستجوی فرکانس‌های بالاتر از ۱۱۷۰۰ مگاهرتز روشن می‌شود.
